技術參數
|
電機型號
（MODEL） |
輸出功率
（W） |
電源電壓
（VDC） |
額定轉矩
（N.m） |
額定轉速
（RPM） |
機身長MAX
（mm） |
電機重量
（kg） |
極數
（P） |
適配驅動
（推薦） |
|
80BL120L4PF60-
|
500
|
48
|
1.6
|
3000
|
120
|
0.60
|
10
|
DBL-4850H
22~56VDC |
|
80BL135L4PF60-
|
750
|
48
|
2.3
|
3000
|
135
|
0.93
|
10
|
|
|
80BL120H2PF60-
|
500
|
220
|
1.6
|
3000
|
120
|
0.60
|
10
|
DBH-750DS
110~260VAC |
|
80BL135H2PF60-
|
750
|
220
|
2.3
|
3000
|
135
|
0.93
|
10
|
|
|
80BL150H2PF60-
|
1000
|
220
|
3.1
|
3000
|
150
|
1.27
|
10
|
DBH-1500DS
110~260VAC |
|
減速比 |
3 |
4 |
5 |
7 |
8 |
10 |
12 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
100 |
|
額定輸出扭矩 N.m |
15 |
25 |
27 |
19 |
19 |
12 |
28 |
29 |
29 |
31 |
29 |
31 |
29 |
31 |
22 |
0 |
|
效率（%） |
96% |
94% |
||||||||||||||
|
回程間隙 (弧分) |
≤8 |
≤10 |
||||||||||||||
|
輸入轉速 |
≤2000 |
≤2000 |
||||||||||||||
|
機身長L/重量 |
L=77(mm)/1.2(kg) |
L=93.5(mm)/1.4(kg) |
||||||||||||||
|
徑向力(N) |
400 |
|||||||||||||||
|
軸向力 (N) |
300 |
|||||||||||||||
|
最大容許輸出扭矩 |
2.0倍額定扭矩 |
|||||||||||||||
★ 以上列表推薦的“適配驅動器”為標準電機驅動器，電機建議使用轉速控制在2000轉速度以內更好的保護電機減速機的壽命。朱氏螞蟻電機還可以為客戶提供：
總線型步進驅動器（RS485、CAN open）、定制化無刷驅動器。
★ 行星減速無刷電機選型時應根據減速機額定輸出扭矩是否符合使用要求，并乘以傳動效率；建議輸入轉速小于2000rpm，最終扭矩應小于額定扭矩，以避免減少減速機使用壽命。

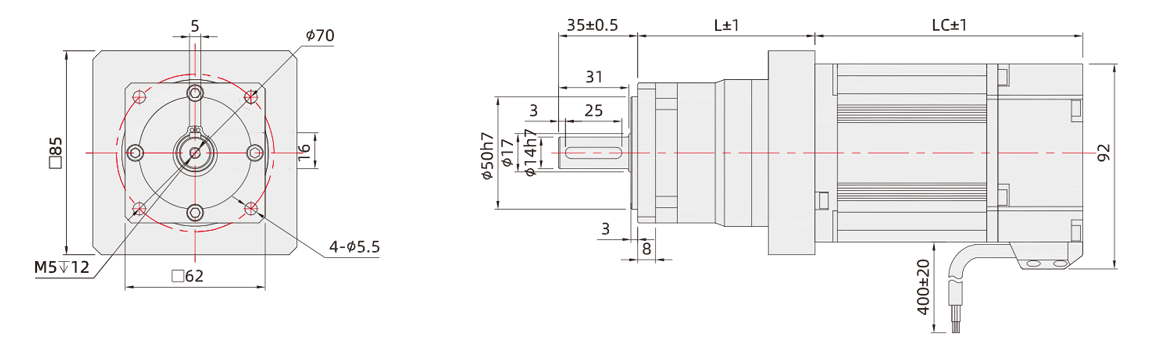

★ 相關2D，3D圖紙請聯系深圳市螞蟻電機有限公司銷售人員。
