型號

DBL-10RS

DBL-15RS

DBL-30RS

額定電壓(VDC)

12~60

18~60

18~60

連續電流(A)

10

15

30

額定功率(W)

240

350

700

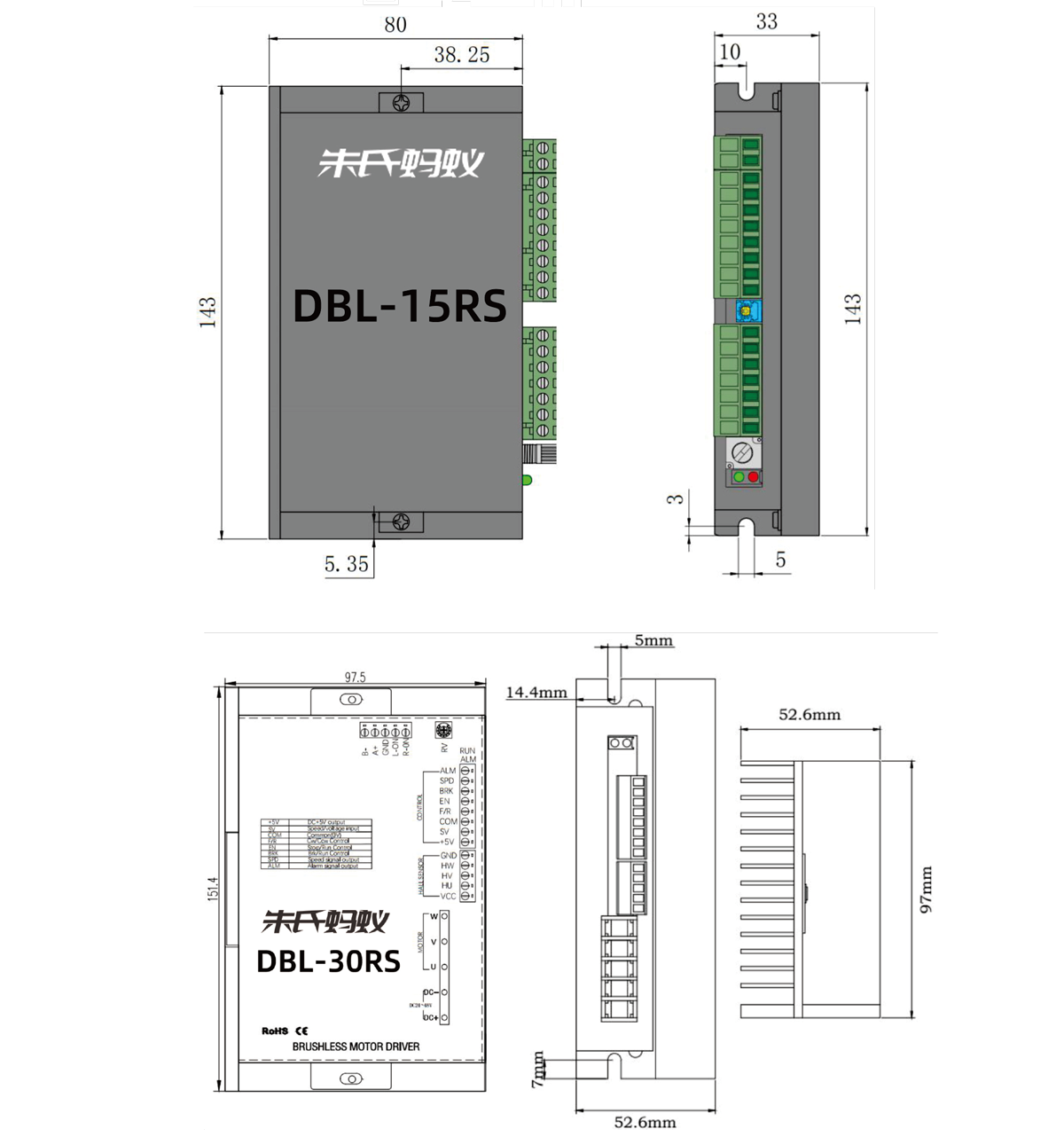

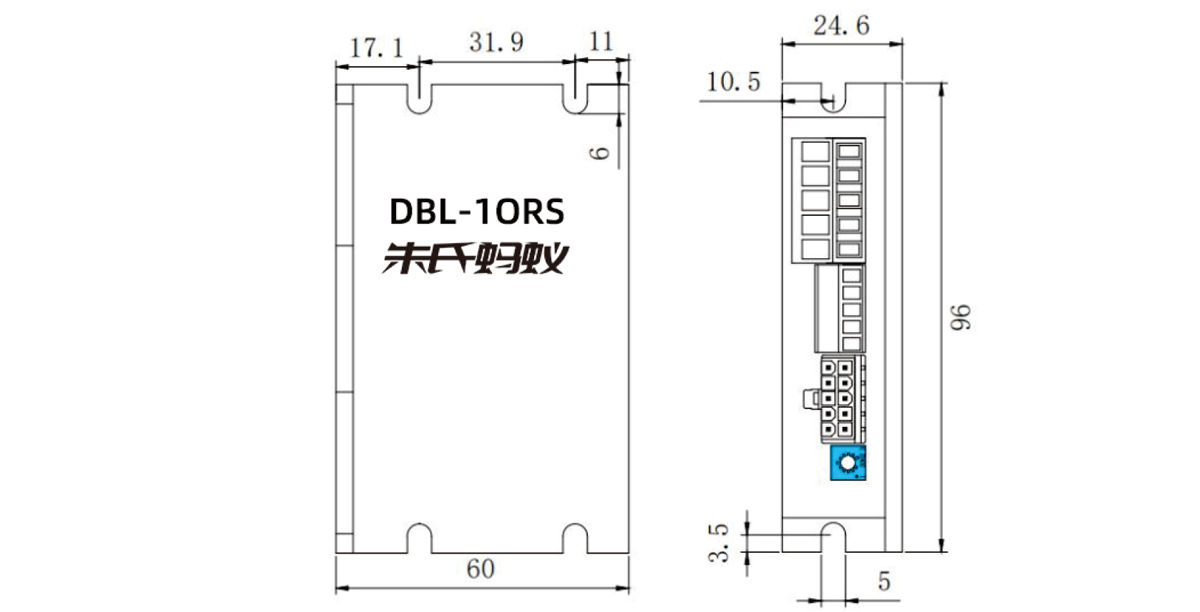

尺寸

96×60×24.6

143×80×33

151×97.5×52.6

重量

0.1

0.24

0.26

調速方式

0-5V 模擬量輸入、0-100%PWM 輸入頻率范圍（1Kz-20KHz）、外接電位器調速 、通過RS-485通訊設定

調速范圍(RPM)

0－30000

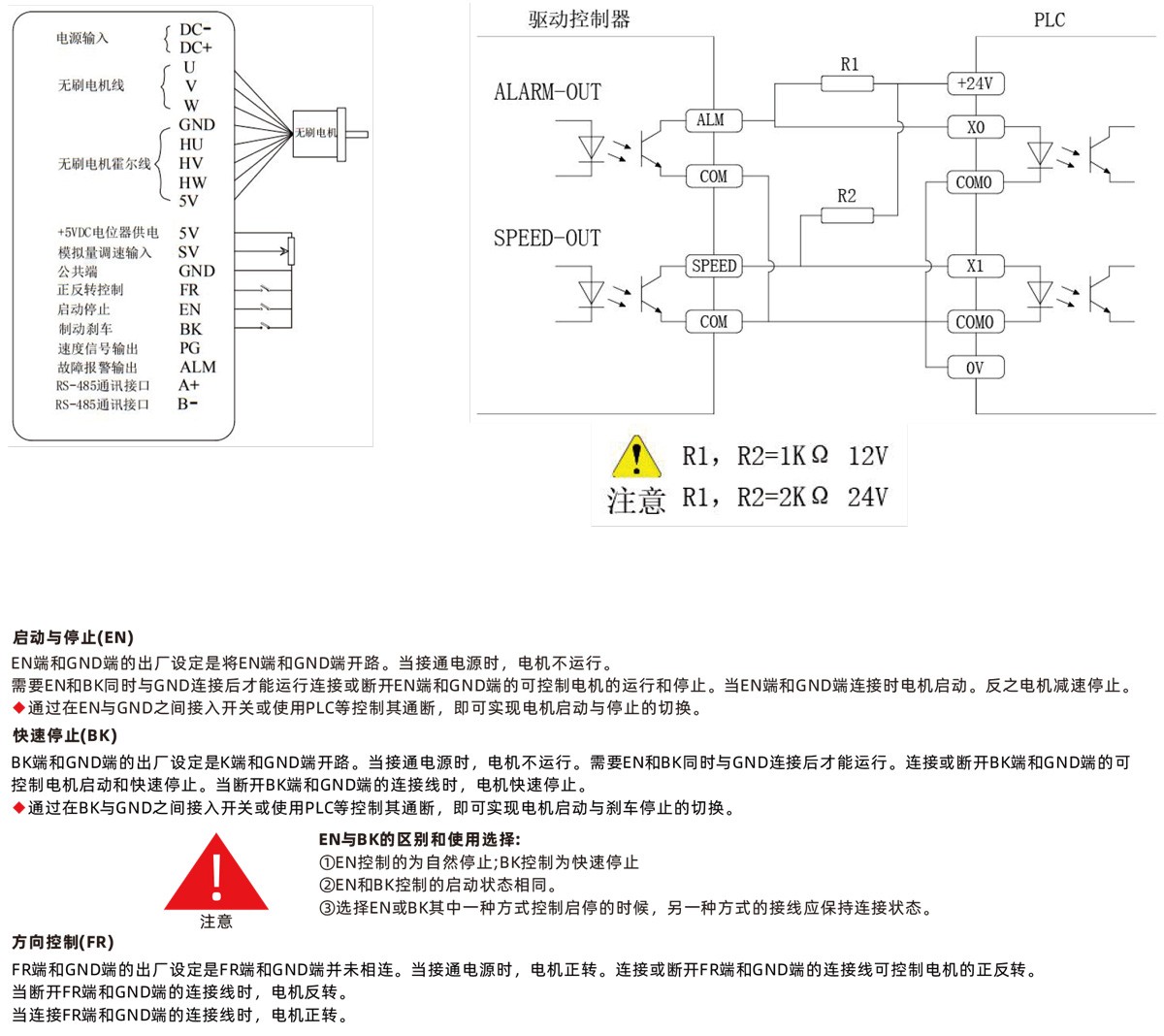

信號

端子

內容

電源輸入

+

直流電源輸入正極（電壓范圍 DC24～60V）

-

直流電源輸入負極

電機連接

W

直流無刷電機Ｗ相

V

直流無刷電機V相

U

直流無刷電機U相

霍爾信號

GND

直流無刷電機霍爾信號接地線

HC

直流無刷電機霍爾信號HC

HB

直流無刷電機霍爾信號HB

HA

直流無刷電機霍爾信號HA

+5V

直流無刷電機霍爾信號電源線

控制信號

+5V

電位器外接電源線

SV

① 外接調速電位器； ② 外部模擬信號調速輸入； ③ PWM調速信號輸入

GND

公共端口 （0V參考電平）

FR

FR端與GND端斷開或高電平輸入時電機正轉，短接或低電平輸入電機反轉

EN

EN端和GND端斷開或高電平輸入時電機停止運行，短接或低電平輸入時電機運行

BK

BK端與GND端斷開或高電平輸入時電機停止運行，短接或低電平輸入時電機運行

A+

RS-485通訊端口

B-

RS-485通訊端口

輸出信號

PG

與電機的運行轉速相應，輸出相對應的脈沖頻率。利用 PG 可以計算出電機的轉速。計算公式為： N(rpm)=(F/P) × 60
F：輸出脈沖頻率； Hz: P: 電動機極對數： N：電動機轉速例：電機4對極
F=1sec/2ms=500Hz N(rpm)=(500/4)× 60=2500

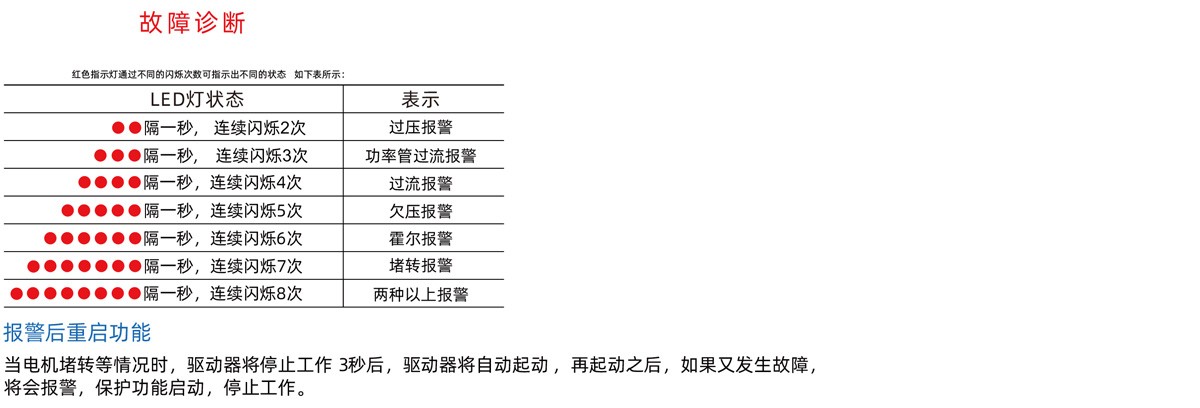

ALM

電機或驅動控制故障信號輸出信號，正常為 5V，出現故障時電平為0V。
